SXHL-200A回路电阻测量仪试验方法及注意事项

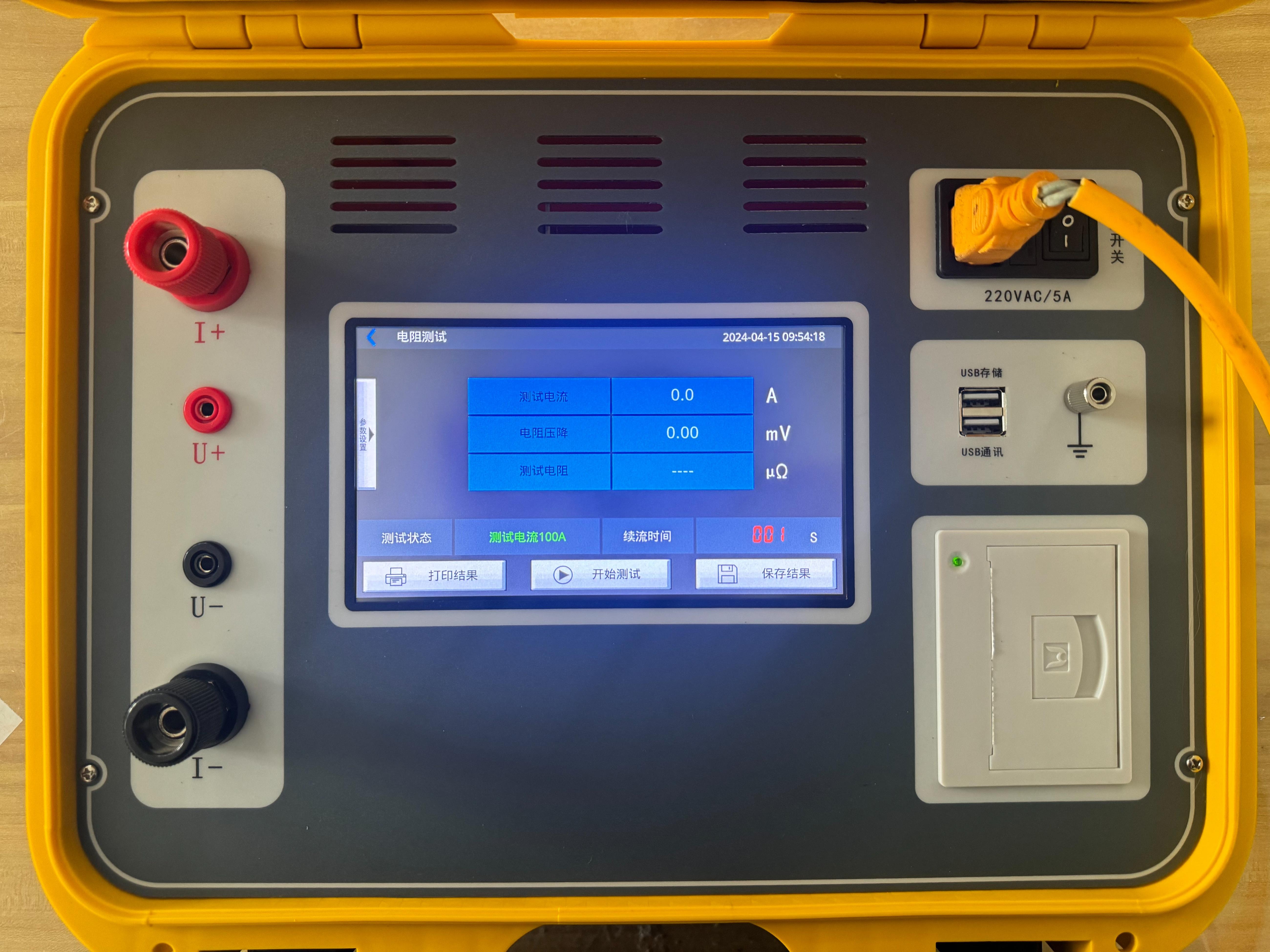

   回路电阻测试仪是公司根据IEC标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

一步：试验前准备

技术准备：

查阅被测设备（如断路器）的技术档案，获取出厂试验数据或上次试验数据作为参考。

熟悉试验规程（如DL/T 596）的合格标准。

设备与工具准备：

回路电阻测试仪一台。

配套的大电流测试线（C1, C2） 和精密电压测量线（P1, P2）。

个人安全防护用品：绝缘手套、绝缘鞋、安全帽。

清洁工具：水、砂纸（或百洁布）、抹布。

万用表（用于辅助判断）。

现场安全措施（重中之重！）：

确认被测电气设备已停电，并执行完整的“停电、验电、放电、挂接地线、悬挂标示牌"安全措施。

将被测设备与两侧线路物理隔离（拉开隔离开关或拆除连接线），确保被测回路独立，避免并联支路造成测量值偏低。

对设备进行充分放电，特别是电容性设备。

第二步：接线

清洁测试点：用砂纸或酒精仔细清洁被测设备的电流端子和电压端子接触面，去除氧化层和污垢，确保良好接触。

正确接线（核心）：

电流线（C1, C2）：尽可能夹在电压测量点外侧，并确保钳口夹紧、接触面积大。

电压线（P1, P2）：必须夹在电流线的内侧，且直接、紧密地连接到被测电阻的两端。这是消除测试线本身电阻和接触电阻影响的关键。

接线顺序：推荐先接电压线，再接电流线。拆卸时相反，先拆电流线，后拆电压线。

检查回路：接线后，用万用表初步测量整个回路电阻，应为一个较小的阻值（通常为几十到几百微欧），若为开路或兆欧级，需检查接线。

第三步：仪器设置与测试

将仪器可靠接地。

接通电源，根据设备要求或规程设置合适的测试电流（通常为100A直流）。对于重要设备，测试电流应不小于出厂试验电流。

启动测试。仪器将自动输出恒定电流，测量电压降并计算显示电阻值。

保持稳定：测试过程中，人员应远离测试线，避免晃动，直至测试电流稳定、读数稳定后记录数据。通常测试时间应控制在几十秒内，防止设备过度发热。

第四步：拆线与复役

测试完成后，仪器会自动停止输出或需手动停止。

由于被测回路存在感性，应先让仪器对内部电感能量进行释放（观察放电指示灯）。

按顺序拆卸测试线：先拆仪器端，再拆设备端；先拆电流线，后拆电压线。

恢复所有临时拆除的引线，清理现场，撤除安全措施，办理工作终结手续。

回路电阻测试仪现场试验注意事项与常见问题处理

1. 安全注意事项（生命红线）

严禁带电操作：确认设备已停电并接地是首要前提。

防止感应电伤害：在部分停电的变电站，相邻带电设备可能产生感应电压。所有测试线应视为有电，拆卸时先接地放电。

防止灼伤：大电流测试线接头在测试时可能发热，勿直接触摸。

仪器接地：测试仪外壳必须可靠接地，防止漏电。

2. 影响测量准确性的关键因素

接触电阻：测试点氧化、污秽、夹子未夹紧是导致结果偏大见的原因。必须清洁并紧固。

接线错误：电压线与电流线位置接反、环路或接触不良，会导致结果严重错误。

干扰：现场有强电磁干扰时，可能导致读数跳动。应使用具有抗干扰设计的仪器，并尽量缩短测试线、使其不缠绕。

测试电流不足：电流太小无法“击穿"接触点表面的微氧化膜，测得的电阻会偏大。必须使用规程或厂家规定的电流值。

设备内部未合闸：对于断路器，必须确保其处于真正可靠的合闸状态，有时需通过机械指示和行程测量确认，防止因触头压力不足导致测量值虚高。

3. 数据解读与判断

横向比较：测量值应不大于出厂值的120%（参考规程）。

纵向比较：与历年测试数据比较，不应有显著增长趋势。

三相平衡比较：对于三相设备，三相电阻值应平衡，差值一般不超过平均值的20%。

若数据异常（过大或过小）：

过大：首先怀疑测试点接触和接线问题，排除后可能指向设备触头烧蚀、弹簧疲劳、接触压力不足等内部缺陷。

过小：检查是否因未隔离而存在并联分流支路（如接地刀闸未分开），这是导致测量值虚假偏低的典型原因。

4. 仪器维护

测试线是易损件，定期检查其完好性，特别是夹头的弹性和导线是否断股。

仪器定期送有资质的计量机构进行校准，确保精度。
